光纖光柵式石化溫度在線監測系統

發布時間：2020/06/17 10:35:34

人氣：

來源：未知

案例介紹

油罐區是重大工業危險源，數量多、危險性大，一旦發生火災、爆炸等事故，將會造成重大人員傷亡和財產損失，因此，特別需要加強油罐區的安全管理和安全監控。我公司開發了光纖光柵石化溫度在線監測系統，該系統采用光纖光柵作為溫度測量敏感元件，溫度信號通過光纖傳輸?shù)綔囟仍诰€監測儀中，溫度在線監測儀只需放在總監控室中。溫度信號的采集與傳輸全部是無源的，本質安全。該系統可用于儲油罐、儲氣罐的溫度實時監測，具有在線監測、實時顯示，分析現場溫度的功能，并能多級報警、歷史記錄和分析、報表分析等處理。

系統特點：

本征安全、防雷防爆、抗強電磁干擾、完全電絕緣；

對油罐群中各油罐所有測點的溫度值和所處的位置都能夠?qū)崟r(shí)測量、顯示；

測量的精度能夠達到±0.5℃，分辨率能夠達到0.1℃；

多級報警方式：定溫報警、差溫報警；

可以與其它應急系統聯動，實現油罐區的自動化管理；

系統采用的光源使用壽命長，能夠滿足實時在線、全天候測試的需要；

有良好的兼容性，可通過VGA、100M以太網、RS232/485等接口進行數據傳輸和交換；

系統指標：

指 *標*	參 *數*
通道數	1-64
每通道測點數	18
測溫精度	±0.5℃
測溫分辨率	0.1℃
測量時間	所有通道同步測量時間小于1秒鐘
響應時間	≤1秒鐘
光纖傳輸距離	≥40km
傳輸光纖類型	單模光纖
報警觸發條件	溫度超過85℃ （用戶可重新設定）
	溫升速率超過8℃／min（用戶可重新設定）
	超過區域內平均溫度值15℃以上
火災報警接口	每個灌提供一個無源接點
供電方式	AC220V/50Hz
通訊接口	100M以太網/RS232/RS485
顯示	液晶顯示屏
操作	外接鼠標、鍵盤

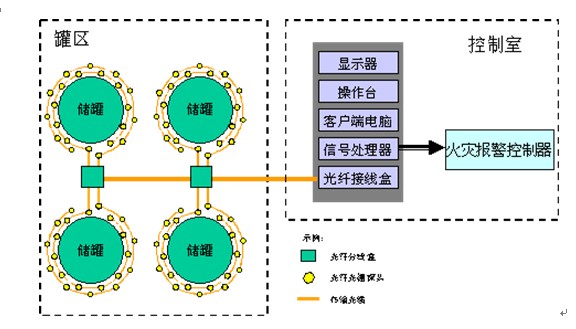

系統示意圖：

各種油灌安裝示意圖：

外浮頂罐：

檢測探頭用固定卡固定在外浮盤邊緣或二次密封圈上。油罐上檢測光纜除沿浮盤敷設外需留下40m左右（或2倍于罐高的長度），該部分檢測光纜有序卷好放在浮盤上（不捆扎）。傳感器鏈路交錯布設，幾條傳感鏈有探頭的一端與光纖接續盒內的傳輸光纜相連接，然后將光纖接續盒密封好。光纖接續盒安放在浮盤導軌1米以外位置，避免預留的傳輸光纜與導軌纏繞。浮盤上需預留40米或2倍于罐高的傳輸光纜，該部分傳輸光纜有序卷好放在浮盤上（不捆扎）。傳輸光纜通過金屬軟管引至扶梯處，再通過防爆鍍鋅管沿扶梯引至罐下，沿電纜溝引至監控室。

內浮頂罐：

檢測探頭用固定卡固定在內浮盤邊緣或密封圈上。油罐內檢測光纜需留下40m左右，從光孔處通過柔性軟管懸垂到浮頂上（盡量遠離靜電線），其余檢測光纜有序卷好放在浮盤上（不捆扎）。油罐上的檢測光纜全部穿管（DN20防爆鍍鋅管）沿護欄走向扶梯，并沿扶梯引至罐下光纖接續盒。

油罐外檢測探頭有跳線的一端，與光纖接續盒內的傳輸光纜相連接，然后將鋼管管口及光纖接續盒密封好。傳輸光纜由電纜溝引至監控室。

拱頂罐：

拱頂罐安裝將檢測光纜直接固定安裝在罐頂與罐壁交界處。

檢測光纜固定每間隔1m安裝一個固定卡，將檢測光纜及固定卡用2個高強力磁鐵吸附在罐體表面。如有合適的螺栓也可用M10螺母將固定卡固定在螺栓上。

球形油罐：

檢測光纜布置在罐體表面，采用專用卡子固定，每間隔1米安裝一個固定卡。各條檢測光纜帶光纖跳線的一頭連接到光纖接續盒與傳輸光纜連接，將光纖接續盒密封后，將傳輸光纜直埋敷設，埋設深度地面以下0.8m，出地面2m以下穿鋼管保護。

系統軟件：

光纖光柵溫度在線監測系統石化版軟件具有報警設置、報警記錄、歷史記錄分析等功能。實時溫度顯示能夠直觀地顯示被測對象的實時溫度；報警設置可以對不同的儲油罐、儲氣罐設定不同的報警級別，包括超溫報警、溫差報警、火災報警；報警記錄可以保存各儲油罐、儲氣罐歷史報警點的位置、報警溫度等情況；歷史記錄分析功能保存了自系統安裝以來所有測點溫度的變化情況?？蛻艨蛇x擇不同的測點、不同的時間段，綜合分析被測設備的運行情況。根據溫升趨勢，可早期預測出被測設備的運行狀況，提供被測設備的檢修依據。
