光纖光柵結構健康監測系統是利用現場的無損傳感與結構系統特性分析(包括結構反應)、探測結構的變化，揭示結構損傷與結構性能劣化。對結構的應變、加速度、速度、位移、滲壓等參數的監測。在結構損傷出現教早時期發現損傷，在傳感器允許的情況下結合損傷識別技術確定損傷的位置，評估損傷程度，預測剩余的有效壽命。

系統特點：

耐久性好，適于長期監測；

無火花，適于特殊監測領域；

既可以實現點測量，也可以實現準分布式測量；

檢出量是波長信息，因此不受接頭損失、光沿程損失等因素的影響；

對環境干擾不敏感，抗電磁干擾；

波長編碼，可以方便實現絕對測量；

單位長度上信號衰減小，信號、數據可多路傳輸，便于與計算機連接；

靈敏度高，精度高；

光纖光柵尺寸小，測量值空間分辨率高；

輸出線性范圍寬，在5000微應變范圍內波長移動與應變有良好的線性關系；

頻帶寬，信噪比高等；

 系統指標：

應用領域：

橋梁結構監測

大壩安全監測

隧道安全監測

煤礦安全監測

樁基應變、應力監測

邊坡監測

橋梁結構健康監測系統

在眾多的傳感器種類中，用多個光纖光柵傳感器可構成多路和分布式傳感器等各種形式的光纖傳感網絡等優點，使它正在成為傳感器領域中新的研究方向。光纖光柵傳感器所具有的獨特的技術優勢使其非常適合用于橋梁大結構工程的監測。

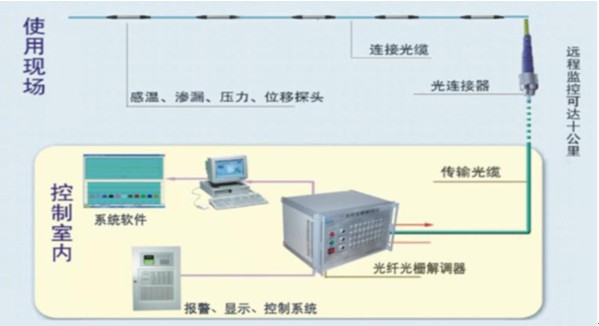

橋梁結構健康監測的大規模光纖光柵傳感網絡與集成系統一般由各類光纖光柵傳感器、光纖光柵分析儀、光纖連接器、傳輸光纜、系統軟件等部分組成。

現場圖片：



    鋼表面應變計安裝圖片                                  FBGS002貼片應變安裝圖片


         混凝土表面應變計安裝圖片                              錨索測力計安裝圖片



混凝土埋入應變計                                              鋼筋計安裝圖片

大壩安全監測系統

光纖光柵大壩安全監測系統在壩體內的光纖光柵傳感器無需供電，各種類型傳感器可串連使用，構成監測網絡，現場傳感器與監控室內光纖光柵分析儀之間的數據均采用光纖傳輸，抗干擾能力遠高于電纜，且不怕雷擊。

監測內容：

大壩失事的主要原因是壩體、壩基內部應力和揚壓力超出設計限度，表現為出現裂縫、壩體位移量過大和不均勻以及滲水等。主要觀測項目有變形、應力、溫度、滲流量、揚壓力和伸縮縫等。

應用優勢：

可實現分布式測量，連續得到沿著探測光纜數公里的測量信息。捕捉到的滲漏、變形、裂縫信息量大，為壩體和壩基安全監測人員提供科學的數據?？蓪B漏點、裂縫點進行精確的定位。采用全光監測方式，防雷擊，抗電磁干擾。

傳感器類型：

根據監測內容，可采用光纖光柵傳感器包括：

 橋梁結構健康監測系統

基于光纖光柵傳感系統的隧道健康監測系統是一個以隧道結構為平臺，應用新型光纖光柵傳感技術，對隧道上關鍵部位的結構變形、環境溫度分布、地下水位、結構振動等多項參數進行實時監測的綜合監測系統，它能夠實時監測隧道在各種環境、荷載等因素作用下的結構響應，并能有效地提供隧道養護管理的科學依據，顯著提高隧道的整體管理水平，從而能夠最大限度地確保隧道安全運營，預診斷隧道病害和延長隧道使用壽命。這種監測方法的突出優點就是改變了傳統的點式監測方式，彌補了點式監測的不足，實現了實時、長距離和分布式的監測目標。

傳感器布設示意圖：

 監測內容及傳感器選型：
