產品描述：

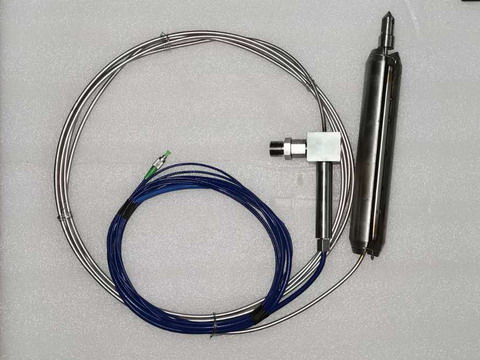

FBGS007-2型光纖光柵雙鉆孔應力計用于實時監測煤體或巖體垂直載荷應力的大小。光纖光柵鉆孔應力計的傳感原理：鉆孔周圍的煤體或巖體受應力作用產生變形，將應力傳遞到油壓枕上，使得內部壓力發生變化。油壓的變化通過油管傳輸?shù)娇淄膺B接的光纖光柵壓力傳感器上。經過光纖光柵信號分析儀將傳感器的光信號轉換為壓力值，傳輸至計算機，實時顯示煤巖體應力的大小。雙鉆孔應力計可以同時測量一個鉆孔內兩不同深度的巖土應力。
技術指標：
|
指 標 |
參 數 值 |
|
光柵中心波長 |
1525～1565nm |
|
光柵反射率 |
>85% |
|
標準量程 |
0-30MPa |
|
光柵數量 |
4個（測量壓力和溫補分別兩個） |
|
分辨率 |
0.05% F.S. |
|
使用溫度 |
-30 ~ +80℃ |
|
溫補 |
自溫補 |
|
安裝方式 |
鉆孔安裝 |
|
測點數量 |
4個 |
|
尾纖形式 |
φ6mm鎧裝光纜 |
|
連接方式 |
熔接或FC/APC |
應用領域：
FBGS007-2本安型光纖光柵鉆孔應力計用于采礦隧道等地下工程中進行巖體應力變化的設備；適用于各種場合的應力自動化工程檢測，可廣泛應用于巷道巖體、橋梁、隧道、邊坡、大壩等工程領域野外環境下定期或長期遠程自動化測量。
