產品描述：

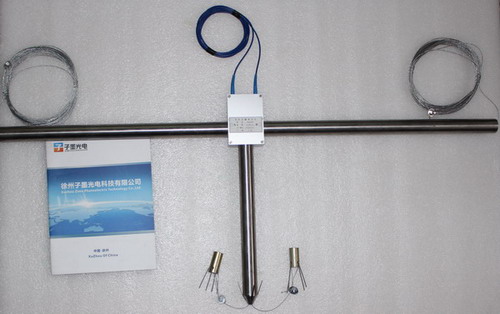

FBGLC001型光纖光柵頂板離層儀主要由兩個錨固爪、鋼絲繩、底座、布置在底座內的光纖光柵、光纖尾纖組成。光纖光柵頂板離層儀是將巷道頂板離層對光纖的作用，引起光纖光柵反射波長的發生變化，只要測出這些參數隨外界因素的變化關系，就可以通過光纖光柵波長的變化來檢測外界離層變化，克服了傳統頂板離層儀現場人工讀數數據滯后、誤差大等缺點。這一技術的應用對測量錨桿支護巷道錨固區內外頂板離層大小，以及評價錨桿支護效果和巷道安全程度具有重要意義。
技術指標：
|
指 標 |
參 數 值 |
|
光柵中心波長 |
1525～1565nm |
|
光柵反射率 |
>85% |
|
標準量程 |
0-300mm（量程可定制） |
|
光柵數量 |
兩個光柵，分別測量兩個錨固爪的位移。 |
|
位移精度 |
2% F.S. |
|
位移分辨率 |
0.05% F.S. |
|
使用溫度 |
-30 ~ +80℃ |
|
溫度補償 |
自溫補 |
|
安裝方式 |
鉆孔埋入 |
|
尾纖形式 |
φ3mm鎧裝光纜 |
|
連接方式 |
熔接或FC/APC |
應用領域：
光纖光柵頂板離層儀主要用于煤礦巷道頂板、圍巖離層檢測，也可用于隧道、涵洞、人防工程等頂板的松動位移檢測。
