產品描述：

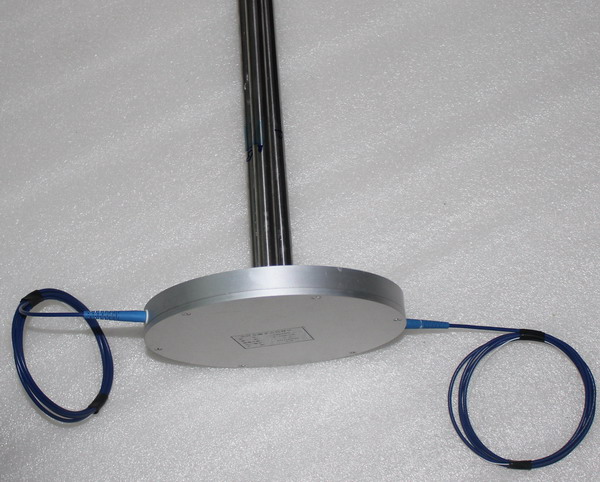

FBGLC002型光纖光柵多點離層儀主要由位移計組、保護管、錨爪、鋼絲繩(不同長度)、保護罩組成。光纖光柵頂板離層儀將巷道頂板離層變化轉換成光纖光柵波長的變化，克服了傳統頂板離層儀現場人工讀數數據滯后、誤差大等缺點。這一技術的應用對測量錨桿支護巷道錨固區內外頂板離層大小，以及評價錨桿支護效果和巷道安全程度具有重要意義。
技術指標：
|
指 標 |
參 數 值 |
|
光柵中心波長 |
1525～1565nm |
|
光柵反射率 |
>85% |
|
標準量程 |
0-500mm（量程可定制） |
|
光柵數量 |
位移光柵由測點確定，包括一個溫補光柵 |
|
測量點數 |
3、4、6 等 |
|
位移精度 |
2% F.S. |
|
位移分辨率 |
0.05% F.S. |
|
使用溫度 |
-30 ~ +80℃ |
|
溫度補償 |
自溫補 |
|
安裝方式 |
鉆孔埋入 |
|
尾纖形式 |
φ3mm鎧裝光纜 |
|
連接方式 |
熔接或FC/APC |
應用領域：
光纖光柵多點離層儀主要用于煤礦巷道頂板、圍巖離層檢測，也可用于隧道、涵洞、人防工程等頂板的松動位移檢測。
